使用數字存儲圖示儀WQ4830測量三極管的直流放大倍數hFE

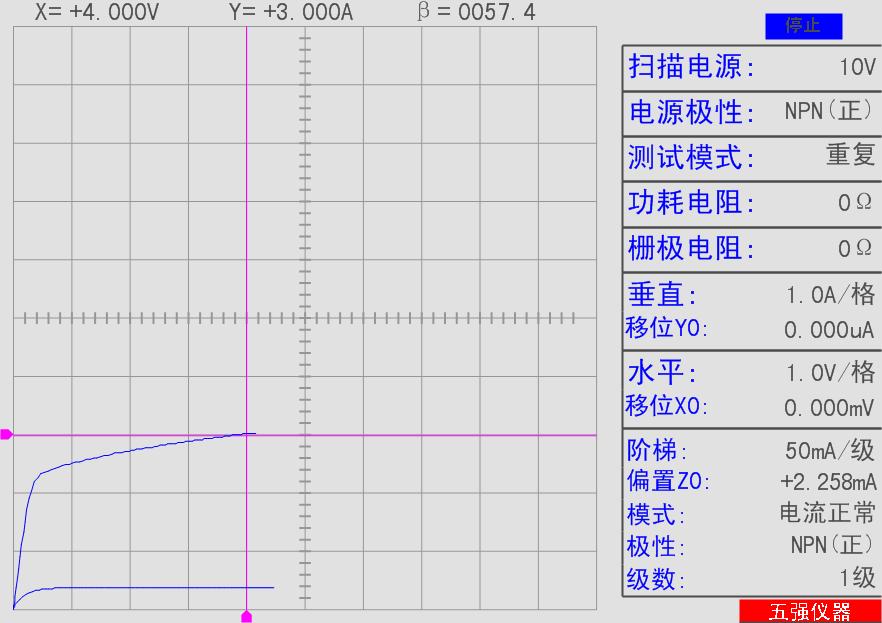

數字存數圖示儀可以直接顯示三極管的交流放大倍數β。如果要測量三極管的直流放大倍數hFE，則只要將階梯級數設置為1級，則顯示的β就是三極管的直流放大倍數hFE。例如：設置掃描電源：10V；電源極性：正；測試模式：重復；功耗電阻：0Ω；柵極電阻：0Ω；垂直：1A/格；水平：1V/格；階梯：50mA/級，階梯級數：1級，將“掃描電源%”旋鈕調到40%左右位置，啟動測試，這時慢慢增加階梯偏置(注：盡量不要使階梯偏置為負值，否則會增加測量誤差)，如調到+2.258mA時，IC電流達到了3A，（同時還要調節“掃描電源%”旋鈕，使曲線的頭部在4V位置），則屏幕上方顯示的β就是該三極管在IC=3A，VCE=4V時的直流放大倍數hFE=57.4。如下圖：
