使用數字存儲圖示儀WQ4830測量MOSFET的開啟電壓Gate Threshold Voltage

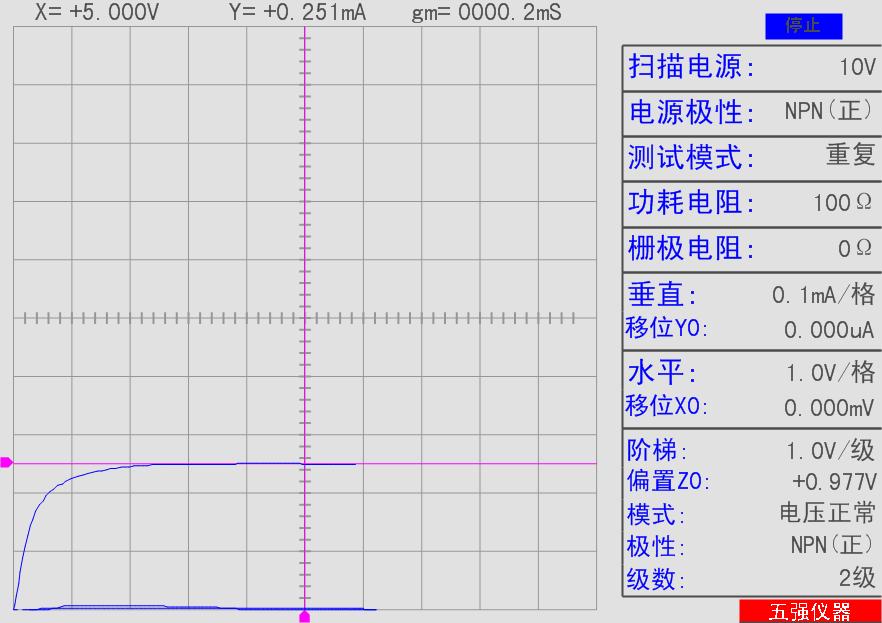

    數字存儲圖示儀上的“階梯偏置”功能對于測量MOSFET的開啟電壓非常實用。例如：設置掃描電源：10V；電源極性：正；測試模式：重復；功耗電阻：100Ω；柵極電阻：0Ω；垂直：0.1mA/格；水平：1V/格；階梯：1V/級，再設置階梯級數為2級，將“掃描電源%”旋鈕調到40%左右位置，啟動測試后被測MOSFET還不能開啟，這時慢慢調節階梯偏置，如調到+0.977V時出現了第一條曲線，并且該條曲線超出了250μA，則MOSFET已經開啟，開啟電壓就是2V+0.977V=2.977V。如下圖：
