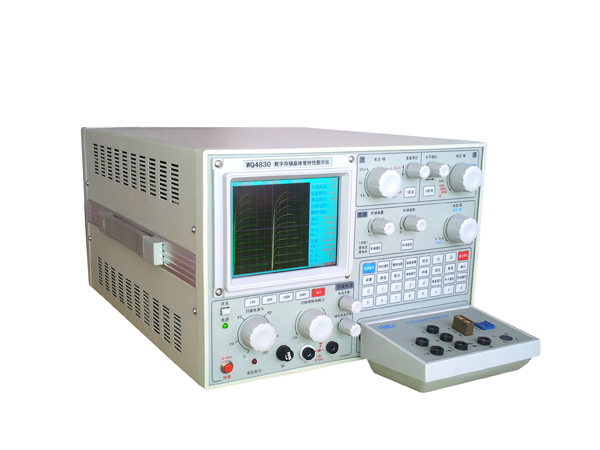

wq4830數字晶體管圖示儀使用方法說明書
技術參數：
Y軸系統：
a. 集電極電流：
WQ4830: 10μA/div ～ 5A/div， 18檔，最大50A
b.二極管反向漏電流: 0.02μA/div ~ 10μA/div，9檔
X軸系統：
a.集電極電壓Vce: 10mV/div ~ 50V/div，12檔，最大500V
b.基極電壓Vbe: 50mV/div ~ 1V/div，5檔
c.二極管反向耐壓Vd: 100V/div ~ 500V/div，3檔，最大5000V階梯電流：
WQ4830: 0.2μA/級 ~ 0.5A/級，20檔
階梯電壓：10mV/級 ~ 1V/級，7檔
階梯級數：0 ~ 10級，連續可調
階梯偏置：±1級階梯，連續可調掃描電源：
a. 集電極掃描電壓(DC/AC)峰值：
WQ4830: 10V(50A)，50V(10A)，100V(1A)，500V(0.1A)
b. 二極管反向電壓：5000V(5mA)
最大功耗：WQ4830: 200W
外形尺寸：32（長）×21（寬）×40（高）cm
重量： 約20公斤上一篇： wq4830a五強儀器使用說明書 下一篇： 最新款圖示儀WQ4832B技術規格書
